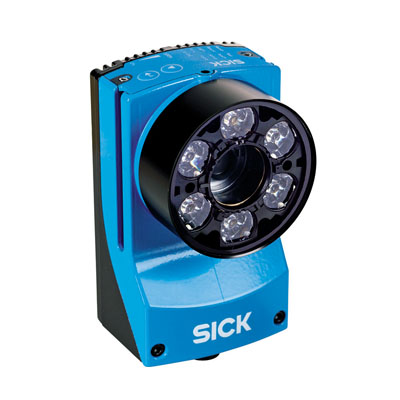

시크, SICK Lector63x, 산업용고정식스캐너, 2D, DPM, 이미지스캐너, 유스엠(주).jpg

Lector63x

제조사 SICK
종류 고정식스캐너 산업용
타입 1D/2D/DPM
시크, SICK Lector63x, 2D, DPM스캐너, 고정식 바코드 스캐너, 산업용 바코드 리더, 이미지스캐너

시크 (SICK) 이미지 기반의 고정식 바코드 리더는 제조라인의 이송 속도가 빠른 경우에도 1D, 2D, DPM 코드와 부분적으로 손상된 코드까지 확실하게 감지하고 정밀하게 평가합니다.

금속, 유리, 플라스틱, 종이를 가리지 않으며 어떤 표면에서든, 어떤 어플리케이션에서든 적합한 솔루션을 제공합니다.

모델 버전이 여럿이고 인터페이스가 다양하며 네트워크 기능을 갖춰 앞으로 점점 높아질 요건도 거뜬히 충족할 수 있습니다.

Lector63x 고정식 바코드 리더는 이미지 해상도가 높고 하우징이 콤팩트하며 렌즈를 교체할 수 있어서 아무리 까다로운 요건도 문제없이 충족합니다. 또한 작은 크기의 바코드와 높은 생산 속도, 먼 거리 판독에 안성맞춤이며, Lector63x은 취급이 용이하고, 렌즈 교체가 쉬우며, 직관적 작동자 인터페이스와 조준 레이저, 피드백 음향 신호, 피드백 LED 및 microSD 메모리 카드를 갖추고 있다는 점에서 인상적인 제품입니다. 따라서 커미셔닝과 조작, 정비가 매우 간편합니다.


Lector63x 시리즈 제품군 (상세 내용은 브로셔를 참고 해주세요)

Lector631
Lector632



특징과 장점

 - 2메가픽셀 센서 장착 코드 리더
 - 렌즈 및 필터 디자인의 유연성
 - 교체 가능한 내장형 High-Power 조명
 - 기능 버튼, 레이저 조준 보조장치, 음향 피드백 신호 및 피드백 LED
 - 고분해능 센서와 지능적 처리로 어려운 판독 조건에서도 최고의 판독 성능을 보장합니다.
 - 구성이 유연한 광학 디자인과 고성능 조명으로 고속에서나 판독 거리가 먼 애플리케이션에서도 작은 코드를 판독할 수 있습니다.
 - 직관적 인터페이스, 장치 장착을 신속하게 해주는 기능 버튼, 내장된 조명과 조준 레이저 덕분에 신속하고 용이한 커미셔닝
 - 음향 신호와 물체 위 컬러 피드백 스폿으로 즉각적 결과 점검 가능
 - microSD 메모리 카드로 간단하게 복제 기능을 활용할 수 있어 생산 라인 장애 시 기계 작동 정지 시간이 감소됨



적용분야

 - 프레젠테이션 카메라, 수동 패키지 분류
 - 택배, 특송, 우편 산업 및 상업 분야의 자동 분류기 시스템
 - 식료품 및 약품 포장물 집적
 - 자동화 포장기의 공정 추적
 - 자동차 산업에서 먼 거리 판독으로 추적성 확보
 - 타이어 식별
 - 전자 및 태양광 산업에서 작은 코드 판독



적용사례

생산부품의 추적성
부품 감지와 이를 통한 부품 추적성은 전체 생산 공정에서 매우 중요하면서도 어려운 과제입니다.
이미지 기반 코드 리더 Lector62x는 매우 뛰어난 판독 능력으로 표시된 부품을 직접 확인합니다.
SICK의 4Dpro 기술로 PROFINET이나 Ethernet/IP 같은 다양한 네트워크 통합이 가능합니다.

제조 공정에서의 생산 역추적
RFID 트랜스폰더를 부분품 이송장치에 설치함으로써 모든 조립 단계를 추적할 수 있습니다.
인터로게이터 RFH620을 이용해 태그의 제품 정보 및 그에 따른 개별 제조 명령을 13.56MHz 주파수로 판독할 뿐 아니라 작성할 수도 있습니다.

Asset Monitoring system을 이용한 틀 확인
확인과 추적성은 식품 산업에서 중요한 역할을 합니다. 초콜릿 성형 틀은 일정한 수의 사용 주기가 지나면 점검하고, 필요시 교체해야 합니다. Asset Monitoring System은 저장된 데이터와 틀의 1D 또는 2D 코드를 대조하여 이를 HMI에 나타냅니다. 또한 터치디스플레이 장착 HMI로 직관적으로 조작되며, 기존 기계에 간단하게 추가 장착됩니다.

정확한 바코드 판독
부패성 식품이 담긴 포장에 코드와 유통기한을 표시해야 식별과 빈틈없는 추적성이 포장됩니다.
이미지 기반 코드 리더 시크 Lector63x는 높은 판독률로 코드와 문자를 식별하며, 다양한 렌즈와 유연한 기능성으로 어디서든 사용 가능한 제품입니다.

1D & 2D 바코드를 이용한 제품의 내용울, 사용설명서, 라벨포장 식별
제품 포장 시에는 포장, 라벨, 사용설명서가 제대로 조합되는지 식별해야 합니다.
문제가 발생하면 엄청난 항의를 감수해야 합니다. 가령 알레르기가 있는 사람이 잘못된 제품 정보에 따라 내용물을 복용하는 경우 심지어 건강을 해칠 위험도 있습니다. 이미지 기반 코드 리더 시크 고정식 스캐너 Lector62x는 제약품 포장을 확실하게 판독하고 분류합니다. 갖가지 재료에 있는 다양한 1D, 2D, 다층형 코드 및 일반 문자를 지능형 식별 알고리즘으로 확실히 판독할 수 있습니다. 조준 레이저, 초점 조정, 자동 설정 기능으로 장치를 직관적으로 설치할 수 있어 트레이닝 및 설치 비용이 최소화됩니다.

빈틈없는 약포장 추적성
빈틈없는 추적성을 보장하려면 각 포장을 개별 데이터 매트릭스 코드로 표시해야 합니다.
개별 포장의 직렬화를 위해서도 이 식별 표시는 필요합니다. 블리스터에 1차 포장된 알약 등이 포장에 채워지면, 흘러가는 포장들에서 이미지 기반 코드 리더 Lector63x가 코드를 감지하여 코드의 기계적 판독 가능성을 검사하는 한편으로 암호화된 내용도 점검합니다.

PCB 패널에서 이루어지는 다중코드 판독
이미지 기반 코드 리더 시크 스캐너 Lector63x는 인쇄회로기판 패널에서 모든 코드를 식별할 수 있습니다.
특수 소프트웨어 스크립트가 있으므로 고객 요청에 따라 개별 코드를 선택적으로 출력하거나 직렬화할 수 있습니다.
서로 다른 각도에서 여러 이미지를 촬영하므로 판독률이 크게 향상됩니다.
시크 고정식 스캐너 Lector63x는 시야가 넓어서 위치나 명암비 또는 운반 속도에 상관없이 매우 유연하게 코드를 감지할 수 있습니다. 그래서 가령 다양한 디자인의 E카드를 판독할 때도 별도의 장치 개조가 필요 없습니다.

적재 및 적하의 수동 수화물 분류
수동 분류 스테이션 설계시 주된 목표는 처리량 최적화, 효율성 향상, 작업장의 인체공학적 개선입니다.
고정 설치된 이미지 기반 코드 리더 시크 스캐너 Lector65x가 이 목표의 실현에 도움이 됩니다.
핸드 스캐너를 사용할 때와 달리 이 코드 리더를 사용하면 작업자는 두 손을 항시 자유롭게 사용합니다.
카메라의 판독 범위가 넓고 피사계 심도가 높기 때문에 촬영과 동시에 물품을 식별합니다. 이로써 이 필수 프로세스 단계가 인체공학적으로 최적화되어 수동 분류 프로세스에 통합되는 것입니다.

배송추적
다양한 종류의 시멘트가 담긴 포대를 식별하여 전체 생산 공정에 걸쳐 추적해야 하는 일은 커다란 도전 과제입니다.
이미지 기반 코드 리더 시크 Lector63x는 표식이 있는 시멘트 포대를 매우 뛰어난 판독 성능으로 식별합니다.
SICK의 4Dpro 기술 덕분에 PROFINET, EtherNet/IPTM 등과 같은 많은 수의 네트워크 통합을 이용할 수 있습니다.
매우 다양한 재료에 있는 각종 1D, 2D, 다층형 코드 및 일반 문자를 지능형 식별 알고리즘으로 확실히 판독할 수 있습니다.
레이저 조준 보조, 초점 조정, 자동 설정 기능으로 장치를 직관적으로 장치할 수 있어 추가로 트레이닝 및 설치 비용이 최소화됩니다.
FEATURES
Focus : Adjustable focus (manually)
Sensor : CMO S matrix sensor, gray scale values
Light source ;
 - To be ordered separately as accessory
 - Aiming laser: visible red light (λ = 630 nm ... 680 nm)
Laser class : 1, complies with 21 CFR 1040.10 except for the tolerance according to “Laser Notice No. 50”from June 24, 2007 (IEC 60825-1 (2007-3))
Scanning frequency : ≤ 50 Hz, at 1.9 megapixels resolution
Code resolution : ≥ 0.1 mm 1)
Reading distance : 50 mm ... 2,200 mm

PERFORMANCE
Bar code types : GS1-128 / EAN 128, UPC / GTIN / EAN, Interleaved 2 of 5, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post
2D code types : Data Matrix ECC 200, GS1 Data-Matrix, MaxiCode, QR code
Stacked code types : PDF 417
Code qualification : On the basis of ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004

INTERFACES
Serial (RS-232, RS-422) ;
 - Function : Host, AUX
 - Data transmission rate : 300 Baud ... 115.2 k Baud, AUX: 57.6 kBaud (RS-232)
USB : USB 2.0
Ethernet ;
 - Function : Host, AUX, image transmission
 - Data transmission rate : 10/100/1,000 Mbit/s
 - Protocol : TCP/IP, FTP (image transmission), EtherNet/IP, PROFINET (optional over external fieldbus module CDF 600-2)
CAN bus ;
 - Function : SICK CAN sensor network (Master/Slave, Multiplexer/Server)
 - Data transmission rate : 250 kbit/s ... 500 kbit/s
 - Protocol : CSN (SICK CAN Sensor Network)
PROFIBUS DP : Optional over external fieldbus module (CDF600-2)
Switching inputs : 4 (“Sensor 1”, “Sensor 2”, 2 inputs via optional CMC600 parameter memory in CDB650/CDM 420)
Configurable inputs : Encoder input, external trigger
Switching outputs : 6 (CDB650: “Result 1”, “Result 2”, “Result 3”, “Result 4”, 2 external outputs via CMC600 or CDM420: “Result 1”, “Result 2”, 2 external outputs via CMC600 or cable with open end:“Result 1”, “Result 2”, “Result 3”, “Result 4”)
Configurable outputs : Good read, External illumination control, free configurable output condition, “device ready”
Reading pulse : Switching inputs, non-powered, serial interface, Ethernet, CAN , auto pulse, presentation mode
Optical indicators : 11 LEDs (5 x status display, 5 x LED bar graph, 1 green/red feedback spot)
Acoustic indicators : Beeper (configurable)
Control elements : 2 buttons
Configuration software : SOPAS ET
Memory card : Micro SD memory card (flash card) max. 32 GB , optional
Data storage and retrieval : Images and file logging via MicroSD memory card, internal memory and external FTP
Maximum encoder frequency : 1 kHz
External illumination control : Via digital output (max. 24 V trigger) or via external illumination connector

MECHANICS/ELECTRONICS
Electrical connection ;
 - 1 x M12, 17-pin plug (serial, CAN, I/Os, power supply)
 - 1 x M12, 8-pin socket (Ethernet, 1 GB it/s)
 - 1 x M8, 4-pin socket (USB)
 - 1 x M12, 4-pin socket (external illumination control)
Operating voltage : 24 V DC , ± 20 %
Power consumption : Typ. 10 W, ± 20 %
Output current : ≤ 100 mA
Housing : Aluminum die cast
Weight : 430 g, without lens and connection cables
Dimensions : 108 mm x 63 mm x 46 mm

AMBIENT DATA
Electromagnetic compatibility (EMC) : EN 61000-6-2 (2005-08) / EN 61000-6-3 (2007-01)
Vibration resistance : EN 60068-2-6 (2008-02)
Shock resistance : EN 60068-2-27 (2009-05)
Electrical safety : EN 60950-1 (2011-01)
Ambient operating temperature : 0 °C ... +50 °C
Storage temperature : ?20 °C ... +70 °C
Permissible relative humidity : 90 %, Non-condensing
